產品詳情
安川變頻器A1000制動電阻選用一覽表
以下數據來源于安川變頻器官網
| 200V級 | [敏感詞]電機適用容量KW | A1000 | 制動單元 | 制動電阻（負載時間因數：3%ED，[敏感詞]10秒） | 制動電阻（負載時間因數：10%ED，[敏感詞]10秒） | 臺旺佳料號（每個單元） | 尺寸：長*寬*高(L*B*H)mm | ||||||||
| 型號CIMR-AB2A | 型號CDBR- | 數量 | 型號ERF-150WJ | 電阻值Ω | 數量 | 型號CF120-B579 | 電阻值Ω | 數量 | 型號LKEB- | 電阻規格（每個單元） | 數量 | ||||
| 內置 | |||||||||||||||
| 0.4 | 0004 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200 | 1 | RXLG-70W200RJ | ||||
| 0.75 | 0004 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200 | 1 | RXLG-70W200RJ | ||||
| 0006 | |||||||||||||||
| 1.1 | 0006 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200 | 1 | RXLG-70W200RJ | ||||
| 0008 | 101 | 100 | C | 100 | 1 | 21P5 | 260W100 | RXLG-260W100RJ | |||||||
| 1.5 | 0008 | 101 | 100 | 1 | C | 100 | 1 | 21P5 | 260W100 | 1 | RXLG-260W100RJ | ||||
| 0010 | |||||||||||||||
| 2.2 | 0010 | 700 | 70 | 1 | D | 70 | 1 | 22P2 | 260W70 | 1 | RXLG-260W70RJ | ||||
| 0012 | |||||||||||||||
| 3 | 0012 | 620 | 62 | 1 | E | 62 | 1 | 22P2 | 390W40 | 1 | RXLG-390W40RJ | ||||
| 0018 | |||||||||||||||
| 3.7 | 0018 | 620 | 62 | 1 | E | 62 | 1 | 23P7 | 390W40 | 1 | RXLG-390W40RJ | ||||
| 0021 | |||||||||||||||
| 5.5 | 0021 | 620 | 62 | 2 | E | 62 | 2 | 25P5 | 520W30 | 1 | RXLG-520W30RJ | ||||
| 0030 | - | - | - | - | - | - | |||||||||
| 7.5 | 0030 | - | - | - | - | - | - | 27P5 | 780W20 | 1 | RXLG-780W20RJ | ||||
| 0040 | - | - | - | - | - | - | |||||||||
| 11 | 0040 | - | - | - | - | - | - | 2011 | 2400W13.6 | 1 | RXLG-2400W13R6 | ||||
| 0056 | - | - | - | - | - | - | |||||||||
| 15 | 0056 | - | - | - | - | - | - | 2015 | 3000W10 | 1 | RXLG-3000W10RJ | 550*50*107 | |||
| 0069 | - | - | - | - | - | - | |||||||||
| 18.5 | 0069 | - | - | - | - | - | - | 2015 | 3000W10 | 1 | RXLG-3000W10RJ | 550*50*107 | |||
| 0081 | - | - | - | - | - | - | |||||||||
| 22 | 0081 | - | - | - | - | - | - | 2015 | 3000W10 | 1 | RXLG-3000W10RJ | 550*50*107 | |||
| 0110 | - | - | - | - | - | - | 2022 | 4800W6.8 | RXLG-4800W6R8 | ||||||
| 30 | 0110 | - | - | - | - | - | - | 2022 | 4800W6.8 | 1 | RXLG-4800W6R8 | ||||
| 0138 | - | - | - | - | - | - | |||||||||
| 37 | 0138 | - | - | - | - | - | - | 2022 | 4800W6.8 | 1 | RXLG-4800W6R8 | ||||
| 0169 | 2015B | 2 | - | - | - | - | - | - | 2015 | 3000W10 | 2 | RXLG-3000W10RJ | 550*50*107 | ||
| 45 | 0169 | 2015B | 2 | - | - | - | - | - | - | 2015 | 3000W10 | 2 | RXLG-3000W10RJ | 550*50*107 | |
| 0211 | 2015B | 2 | - | - | - | - | - | - | 2022 | 4800W6.8 | RXLG-4800W6R8 | ||||
| 55 | 0211 | 2022B | 2 | - | - | - | - | - | - | 2022 | 4800W6.8 | 2 | RXLG-4800W6R8 | ||
| 0250 | - | - | - | - | - | - | |||||||||
| 75 | 0250 | 2110B | 1 | - | - | - | - | - | - | 2022 | 4800W6.8 | 3 | RXLG-4800W6R8 | ||
| 0312 | - | - | - | - | - | - | |||||||||
| 90 | 0312 | 2110B | 1 | - | - | - | - | - | - | 2022 | 4800W6.8 | 4 | RXLG-4800W6R8 | ||
| 0360 | - | - | - | - | - | - | |||||||||
| 110 | 0360 | 2110B | 1 | - | - | - | - | - | - | 2018 | 4800W6.8 | 5 | RXLG-4800W6R8 | ||
| 0415 | - | - | - | - | - | - | |||||||||
| 0415 | - | - | - | - | - | - | |||||||||
| 400V級 | [敏感詞]電機適用容量KW | A1000 | 制動單元 | 制動電阻（負載時間因數：3%ED，[敏感詞]10秒） | 制動電阻（負載時間因數：10%ED，[敏感詞]10秒） | 臺旺佳料號（每個單元） | 尺寸：長*寬*高(L*B*H)mm | ||||||||
| 型號CIMR-AB4A | 型號CDBR- | 數量 | 型號ERF-150WJ | 電阻值Ω | 數量 | 型號CF120-B579 | 電阻值Ω | 數量 | 型號LKEB- | 電阻規格（每個單元） | 數量 | ||||
| 0.4 | 0002 | 內置 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750 | 1 | RXLG70W750RJ | |||
| 0.75 | 0002 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750 | 1 | RXLG70W750RJ | ||||
| 0004 | |||||||||||||||
| 1.5 | 0004 | 401 | 400 | 1 | G | 400 | 1 | 41P5 | 260W400 | 1 | RXLG-260W400RJ | ||||
| 0005 | |||||||||||||||
| 2.2 | 0005 | 301 | 300 | 1 | H | 300 | 1 | 42P2 | 260W250 | 1 | RXLG-260W250RJ | ||||
| 0007 | |||||||||||||||
| 3 | 0007 | 201 | 200 | 1 | J | 250 | 1 | 42P2 | 260W250 | 1 | RXLG-260W250RJ | ||||
| 0009 | 43P7 | 390W150 | |||||||||||||
| 3.7 | 0009 | 201 | 200 | 1 | J | 250 | 1 | 43P7 | 390W150 | 1 | RXLG-390W150RJ | ||||
| 0011 | |||||||||||||||
| 5.5 | 0011 | 201 | 200 | 2 | J | 250 | 2 | 45P5 | 520W100 | 1 | RXLG-520W100RJ | ||||
| 0018 | - | - | - | - | - | - | |||||||||
| 7.5 | 0018 | - | - | - | - | - | - | 47P5 | 780W75 | 1 | RXLG-780W75RJ | ||||
| 0023 | - | - | - | - | - | - | |||||||||
| 11 | 0023 | - | - | - | - | - | - | 4011 | 1040W50 | 1 | RXLG-1040W50RJ | ||||
| 0031 | - | - | - | - | - | - | |||||||||
| 15 | 0031 | - | - | - | - | - | - | 4015 | 1560W40 | 1 | RXLG-1560W40RJ | ||||
| 0038 | - | - | - | - | - | - | |||||||||
| 18.5 | 0038 | - | - | - | - | - | - | 4018 | 4800W32 | 1 | RXLG-4800W32RJ | ||||
| 0044 | - | - | - | - | - | - | |||||||||
| 22 | 0044 | - | - | - | - | - | - | 4022 | 4800W27.2 | 1 | RXLG-4800W27R2 | ||||
| 0058 | - | - | - | - | - | - | |||||||||
| 30 | 0058 | - | - | - | - | - | - | 4030 | 6000W20 | 1 | RXLG-6000W20RJ | 850*50*107 | |||
| 0072 | - | - | - | - | - | - | |||||||||
| 37 | 0072 | - | - | - | - | - | - | 4030 | 6000W20 | 1 | RXLG-6000W20RJ | 850*50*107 | |||
| 0088 | 4045B | 1 | - | - | - | - | - | - | 4037 | 9600W16 | RXLG-9600W16RJ | ||||
| 45 | 0088 | 4045B | 1 | - | - | - | - | - | - | 4045 | 9600W13.6 | 1 | RXLG-9600W13R6 | ||
| 0103 | - | - | - | - | - | - | |||||||||
| 55 | 0103 | 4045B | 1 | - | - | - | - | - | - | 4045 | 9600W13.6 | 1 | RXLG-9600W13R6 | ||
| 0139 | 4030B | 2 | - | - | - | - | - | - | 4037 | 6000W20 | 2 | RXLG-6000W20RJ | 850*50*107 | ||
| 75 | 0139 | 4030B | 2 | - | - | - | - | - | - | 4030 | 6000W20 | 2 | RXLG-6000W20RJ | 850*50*107 | |
| 0165 | 4045B | - | - | - | - | - | - | 4045 | 9600W13.6 | RXLG-9600W13R6 | |||||
| 90 | 0165 | 4045B | 2 | - | - | - | - | - | - | 4045 | 9600W13.6 | 2 | RXLG-9600W13R6 | ||
| 0208 | - | - | - | - | - | - | |||||||||
| 110 | 0208 | 4220B | 1 | - | - | - | - | - | - | 4030 | 6000W20 | 3 | RXLG-6000W20RJ | 850*50*107 | |
| 0250 | - | - | - | - | - | - | |||||||||
| 132 | 0250 | 4220B | 1 | - | - | - | - | - | - | 4045 | 9600W13.6 | 4 | RXLG-9600W13R6 | ||
| 0296 | - | - | - | - | - | - | |||||||||
| 160 | 0296 | 4220B | 1 | - | - | - | - | - | - | 4045 | 9600W13.6 | 4 | RXLG-9600W13R6 | ||
| 0362 | - | - | - | - | - | - | |||||||||
| 185 | 0362 | 4220B | 1 | - | - | - | - | - | - | 4045 | 9600W13.6 | 4 | RXLG-9600W13R6 | ||
| 220 | 0414 | 4220B | 1 | - | - | - | - | - | - | 4037 | 9600W16 | 5 | RXLG-9600W16RJ | ||
| 0515 | - | - | - | - | - | - | |||||||||
| 250 | 0515 | 4220B | 1 | - | - | - | - | - | - | 4037 | 9600W16 | 5 | RXLG-9600W16RJ | ||
| 315 | 0675 | 4220B | 2 | - | - | - | - | - | - | 4045 | 9600W13.6 | 6 | RXLG-9600W13R6 | ||
| 355 | 0675 | 4220B | 2 | - | - | - | - | - | - | 4045 | 9600W13.6 | 8 | RXLG-9600W13R6 | ||
安川變頻器H1000制動電阻選用一覽表
| [敏感詞]適用電機容量kW | H1000 | 制動單元 | 制動電阻(負載時間因數：3%ED，[敏感詞]10秒) | 制動電阻單元(負載時間因數：10%ED，[敏感詞]10秒) | 臺旺佳料號 | 尺寸：長*寬*高(L*B*H)mm | ||||||||
| 型號CIMR-HB4A | 型號CDBR- | 數量 | 型號ERF：150WJ | 電阻值Ω | 數量 | 型號CF120-8579 | 電阻值 | 數量 | 型號 | 電阻規格(每個單元) | 數量 | |||
| 0.4 | 0003 | 內置 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| 0.75 | 0003 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | |||
| 0005 | ||||||||||||||
| 1.5 | 0005 | 401 | 400 | 1 | G | 400 | 1 | 41P5 | 260W400Ω | 1 | RXLG-260W400RJ | |||
| 0006 | ||||||||||||||
| 2.2 | 0006 | 301 | 300 | 1 | H | 300 | 1 | 42P2 | 260W250Ω | 1 | RXLG-260W250RJ | |||
| 0009 | ||||||||||||||
| 3.7 | 0009 | 201 | 200 | 1 | J | 250 | 1 | 43P7 | 390W150Ω | 1 | RXLG-390W150RJ | |||
| 0015 | ||||||||||||||
| 5.5 | 0015 | 201 | 200 | 2 | J | 250 | 2 | 45P5 | 520W100Ω | 1 | RXLG-520W100RJ | |||
| 0018 | ||||||||||||||
| 7.5 | 0018 | 47P5 | 780W75Ω | 1 | RXLG-780W75RJ | |||||||||
| 0024 | ||||||||||||||
| 11 | 0024 | 4011 | 1040W50Ω | 1 | RXLG-1040W50RJ | |||||||||
| 0031 | ||||||||||||||
| 15 | 0031 | 4015 | 1560W40Ω | 1 | RXLG-1560W40RJ | |||||||||
| 0039 | ||||||||||||||
| 18.5 | 0039 | 4018 | 4800W32Ω | 1 | RXLG-4800W32RJ | |||||||||
| 0045 | ||||||||||||||
| 22 | 0045 | 4022 | 4800W27.2Ω | 1 | RXLG-4800W27R2 | |||||||||
| 0060 | ||||||||||||||
| 30 | 0060 | 4030 | 6000W20Ω | 1 | RXLG-6000W20RJ | 850*50*107 | ||||||||
| 0075 | 4030B | 1 | ||||||||||||
| 37 | 0075 | 4045B | 1 | 4037 | 9600W16Ω | 1 | RXLG-9600W16RJ | |||||||
| 0091 | ||||||||||||||
| 45 | 0091 | 4045B | 1 | 4045 | 9600W13.6Ω | 1 | RXLG-9600W13R6 | |||||||
| 0112 | ||||||||||||||
| 55 | 0112 | 4030B | 2 | 4030 | 6000W20Ω | 2 | RXLG-6000W20RJ | 850*50*107 | ||||||
| 0150 | ||||||||||||||
| 75 | 0150 | 4045B | 2 | 4045 | 9600W13.6Ω | 2 | RXLG-9600W13R6 | |||||||
| 0180 | ||||||||||||||
| 90 | 0180 | 4045B | 2 | 4045 | 9600W13.6Ω | 2 | RXLG-9600W13R6 | |||||||
| 0216 | ||||||||||||||
| 110 | 0216 | 4220B | 1 | 4030 | 6000W20Ω | 3 | RXLG-6000W20RJ | 850*50*107 | ||||||
| 0260 | ||||||||||||||
| 132 | 0260 | 4220B | 1 | 4045 | 9600W13.6Ω | 4 | RXLG-9600W13R6 | |||||||
| 0304 | ||||||||||||||
| 160 | 0304 | 4220B | 1 | 4045 | 9600W13.6Ω | 4 | RXLG-9600W13R6 | |||||||
| 0370 | ||||||||||||||
| 185 | 0370 | 4220B | 1 | 4045 | 9600W13.6Ω | 4 | RXLG-9600W13R6 | |||||||
| 0450 | ||||||||||||||
| 220 | 0450 | 4220B | 1 | 4037 | 9600W16Ω | 5 | RXLG-9600W16RJ | |||||||
| 0515 | ||||||||||||||
| 250 | 0515 | 4220B | 1 | 4037 | 9600W16Ω | 5 | RXLG-9600W16RJ | |||||||
| 315 | 0605 | 4220B | 2 | 4037 | 9600W16Ω | 6 | RXLG-9600W16RJ | |||||||
| 355 | 0810 | 4220B | 2 | 4045 | 9600W13.6Ω | 8 | RXLG-9600W13R6 | |||||||
| 450 | 0810 | 4220B | 2 | 4037 | 9600W16Ω | 10 | RXLG-9600W16RJ | |||||||
| 500 | 1090 | 4220B | 2 | 4037 | 9600W16Ω | 10 | RXLG-9600W16RJ | |||||||
| 560 | 1090 | 4220B | 3 | 4037 | 9600W16Ω | 15 | RXLG-9600W16RJ | |||||||
安川變頻器J1000制動電阻選用一覽表
| 200V級三相·單相輸入系列 | [敏感詞]適用電機容量Kw | 負載額定 | J1000型號 | 制動電阻器(負載時間率：3%ED，[敏感詞]10秒)*1 | 制動電阻器單元(負載時間率：10%ED，[敏感詞]10秒*1 | 臺旺佳料號(每個單元) | 尺寸：長*寬*高(L*B*H)mm | ||||||||
| 三相CIMR-JB2A | 單相CIMR-JBBA | 型號ERF-150WJ | 電阻值Ω | 個數 | 型號CF120-B579 | 電阻值Ω | 個數 | 型號L KEB- | 電阻器規格(每個單元) | 個數 | |||||
| 0.1 | HD額定 | 0001 | 0001 | 401 | 400 | 1 | A | 400 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | 110*40*20 | |
| 0.2 | ND額定 | 0001 | 0001 | 401 | 400 | 1 | A | 400 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| HD額定 | 0002 | 0002 | |||||||||||||
| 0.4 | ND額定 | 0002 | 0002 | 401 | 400 | 1 | A | 400 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| HD額定 | 0004 | 0003 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200Ω | 1 | RXLG-70W200RJ | |||
| 0.75 | ND額定 | 0004 | 0003 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200Ω | 1 | RXLG-70W200RJ | ||
| HD額定 | 0006 | 0006 | |||||||||||||
| 1.1 | ND額定 | 0006 | 0006 | 201 | 200 | 1 | B | 200 | 1 | 20P7 | 70W200Ω | 1 | RXLG-70W200RJ | ||
| HD額定 | 0008 | 101 | 100 | 1 | C | 100 | 1 | 21P5 | 260W100Ω | 1 | RXLG-260W100RJ | 215*60*30 | |||
| 1.5 | ND額定 | 0008 | 101 | 100 | 1 | C | 100 | 1 | 21P5 | 260W100Ω | 1 | RXLG-260W100RJ | |||
| HD額定 | 0010 | 0010 | |||||||||||||
| 2.2 | ND額定 | 0010 | 0010 | 700 | 70 | 1 | D | 70 | 1 | 22P2 | 260W70Ω | 1 | RXLG-260W70RJ | ||
| HD額定 | 0012 | ||||||||||||||
| 3.0 | ND額定 | 0012 | 620 | 62 | 1 | E | 62 | 1 | 22P2 | 260W70Ω | 1 | RXLG-260W70RJ | |||
| HD額定 | 0018 | 23P7 | 390W40Ω | RXLG-390W40RJ | 265*60*30 | ||||||||||
| 3.7 | ND額定 | 0018 | 620 | 62 | 1 | E | 62 | 1 | 23P7 | 390W40Ω | 1 | RXLG-390W40RJ | |||
| HD額定 | 0020 | ||||||||||||||
| 5.5 | ND額定 | 0020 | 620 | 62 | 2 | E | 62 | 2 | 23P7 | 390W40Ω | 1 | RXLG-390W40RJ | |||
| 400V級三相輸入系列 | [敏感詞]適用電機容量kW | 負載額定 | J1000型號 | 制動電阻器(負載時間率：3%ED，[敏感詞]10秒)*1 | 制動電阻器單元(負載時間率：10%ED，[敏感詞]10秒）*1 | 臺旺佳料號(每個單元) | 尺寸：長*寬*高(L*B*H)mm | |||||||
| 三相CIMR-JB4A |
型號ERF -150WJ |
電阻值Ω | 個數 | 型號CF120-B579 | 電阻值Ω | 個數 | 型號L KEB- | 電阻器規格(每個單元) | 個數 | |||||
| 0.2 | HD額定 | 0001 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | 110*40*20 | |
| 0.4 | ND額定 | 0001 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| HD額定 | 0002 | |||||||||||||
| 0.75 | ND額定 | 0002 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| HD額定 | 0004 | |||||||||||||
| 1.5 | ND額定 | 0004 | 751 | 750 | 1 | F | 750 | 1 | 40P7 | 70W750Ω | 1 | RXLG-70W750RJ | ||
| HD額定 | 0005 | 401 | 400 | 1 | G | 400 | 1 | 41P5 | 260W400Ω | 1 | RXLG-260W400RJ | 215*60*30 | ||
| 2.2 | ND額定 | 0005 | 301 | 300 | 1 | H | 300 | 1 | 42P2 | 260W250Ω | 1 | RXLG-260W250RJ | ||
| HD額定 | 0007 | |||||||||||||
| 3.0 | ND額定 | 0007 | 401 | 400 | 2 | J | 250 | 1 | 42P2 | 260W250Ω | 1 | RXLG-260W250RJ | ||
| HD額定 | 0009 | 43P7 | 390W150Ω | 1 | RXLG-390W150RJ | 265*60*30 | ||||||||
| 3.7 | ND額定 | 0009 | 401 | 400 | 2 | J | 250 | 1 | 43P7 | 390W150Ω | 1 | RXLG-390W150RJ | ||
| HD額定 | 0011 | 43P7 | 390W150Ω | 1 | RXLG-390W150RJ | |||||||||
| 5.5 | ND額定 | 0011 | 201 | 200 | 2 | J | 250 | 2 | 45P5 | 520W100Ω | 1 | RXLG-520W100RJ | ||
安川變頻器L1000A制動電阻選用一覽表
| [敏感詞]適用電機容量kW | L1000 | 制動單元 | 制動電阻單元(負載時間因數：25~30%ED) | 小可連接的電阻值*2 | 臺旺佳料號(每個單元)*4 | 尺寸：長*寬*高(L*B*H)mm | ||||
| 型號 | 型號CD BR-0000 | 數量 | 電阻規格(每個單元)*4 | 數量 | 接線圖 | 制動轉矩 | ||||
| 3.7 | CIMR-LB4A 0009 | 內置 | 1000W/72Ω | 1 | B | 216% | 32Ω | RXLG-1000W72RJ | 385*60*30 | |
| 5.5 | CIMR-LB4A 0015 | 1000W/72Ω | 1 | B | 146% | 32Ω | RXLG-1000W72RJ | |||
| 7.5 | CIMR-LB4A 0018 | 1000W/72Ω | 2 | B | 214% | 32Ω | RXLG-1000W72RJ | |||
| 11 | CIMR-LB4A 0024 | 1000W/70Ω | 2 | B | 150% | 20Ω | RXLG-1000W70RJ | |||
| 15 | CIMR-LB4A 0031 | 1500W/70Ω | 3 | B | 165% | 20Ω | RXLG-1500W70RJ | 400*50*107 | ||
| 18.5 | CIMR-LB4A 0039 | 1500W/70Ω | 3 | B | 134% | 19.2Ω | RXLG-1500W70RJ | |||
| 22 | CIMR-LB4A 0045 | 2500W/65Ω | 3 | B | 122% | 19.2Ω | RXLG-2500W65RJ | 485*50*107 | ||
| 30 | CIMR-LB4A 0060 | 2500W/65Ω | 3 | B | 90% | 19.2Ω | RXLG-2500W65RJ | |||
| 4045 | 1 | 1500W/70Ω | 5 | E | 137% | 12.8Ω | RXLG-1500W70RJ | 400*50*107 | ||
| 37 | CIMR-LB4A 0075 | 4030 | 2 | 2000W/70Ω | 6 | D | 133% | 19.2Ω | RXLG-2000W70RJ | 450*50*107 |
| 45 | CIMR-LB4A 0091 | 4045 | 2 | 1500W/70Ω | 8 | D | 147% | 12.8Ω | RXLG-1500W70RJ | 400*50*107 |
| 55 | CIMR-LB4A 0112 | 4045 | 2 | 1500W/70Ω | 10 | D | 150% | 12.8Ω | RXLG-1500W70RJ | |
| 75 | CIMR-LB4A 0150 | 4220 | 1 | 1500W/70Ω | 12 | C | 132% | 3.2Ω | RXLG-1500W70RJ | |
安川變頻器T1000V制動電阻選用一覽表
| 200V級三相·單相輸入系列 | T1000V型式 | 制動電阻器 | 制動電阻器單元 | 可連接的小電阻值Ω | 臺旺佳料號 | 尺寸：長*寬*高(L*B*H)mm | |||||||
| 三相CIMR-TB2V | 單相CIMR-T BBV | 型號ERF-150WJ | 電阻值Ω | 數量 | 制動轉矩(%)(3%ED）ND額定/HD額定 | 型號L KEB- | 電阻器規格(每個單元) | 數量 | 制動轉矩(%)(10%ED)ND額定/HD額定 | ||||
| 0001 | 0001 | 401 | 400 | 1 | 110/220 | 300 | |||||||
| 0002 | 0002 | 401 | 400 | 1 | 110/220 | - | 300 | ||||||
| 0004 | 0003 | 201 | 200 | 1 | 115/220 | 20P7 | 70W200Ω | 1 | 115/220 | 200 | RXLG-70W200RJ | 110*40*20 | |
| 0006 | 0006 | 201 | 200 | 1 | 85/125 | 20P7 | 70W200Ω | 1 | 85/125 | 120 | RXLG-70W200RJ | ||
| 0008 | 101 | 100 | 1 | 90/125 | 21P5 | 260W100Ω | 1 | 90/125 | 60 | RXLG-260W100RJ | 215*60*30 | ||
| 0010 | 0010 | 101 | 100 | 1 | 85/125 | 21P5 | 260W100Ω | 1 | 85/125 | 60 | RXLG-260W100RJ | ||
| 0012 | 0012 | 700 | 70 | 1 | 85/120 | 22P2 | 260W70Ω | 1 | 85/120 | 60 | RXLG-260W70RJ | ||
| 0018 | 620 | 62 | 80/100 | 23P7 | 390W40Ω | 1 | 100/125 | 32 | RXLG-390W40RJ | 265*60*30 | |||
| 0020 | 620 | 62 | 1 | 65/100 | 23P7 | 390W40Ω | 1 | 85/125 | 32 | RXLG-390W40RJ | |||
| 0030 | 25P5 | 520W30Ω | 1 | 85/115 | 9.6 | RXLG-520W30RJ | 285*60*30 | ||||||
| 0040 | 27P5 | 780W20Ω | 1 | 85/125 | 9.6 | RXLG-780W20RJ | 330*60*30 | ||||||
| 0056 | 2011 | 2400W13.6Ω | 1 | 90/125 | 9.6 | RXLG-2400W13.6RJ | 485*50*107 | ||||||
| 0069 | 2015 | 3000W10Ω | 1 | 100/125 | 9.6 | RXLG-3000W10RJ | 550*50*107 | ||||||
| 400V級三相輸入系列 | T1000V型式 | 制動電阻器 | 制動電阻器單元 | 可連接的小電阻值Ω | 臺旺佳料號 | 尺寸：長*寬*高(L*B*H)mm | |||||||
| 三相CIMR-TB4V | 型號ERF-150WJ | 電阻值Ω | 數量 | 制動轉矩(%)(3%ED)ND額定/HD額定 | 型號L KEB-CLL | 電阻器規格(每個單元) | 數量 | 制動轉矩(%)(10%ED)ND額定/HD額定 | |||||
| 0001 | 751 | 750 | 1 | 115/230 | - | - | 750 | ||||||
| 0002 | 751 | 750 | 1 | 120/230 | 40P7 | 70W750Ω | 一 | 120/230 | 750 | RXLG-70W750RJ | 110*40*20 | ||
| 0004 | 751 | 750 | 1 | 65/130 | 40P7 | 70W750Ω | 1 | 65/130 | 510 | RXLG-70W750RJ | |||
| 0005 | 401 | 400 | 1 | 85/125 | 41P5 | 260W400Ω | 1 | 85/125 | 240 | RXLG-260W400RJ | 215*60*30 | ||
| 0007 | 301 | 300 | 1 | 85/115 | 42P2 | 260W250Ω | 1 | 100/135 | 200 | RXLG-260W250RJ | |||
| 0009 | 401 | 400 | 2 | 85/105 | 43P7 | 390W150Ω | 1 | 110/135 | 100 | RXLG-390W150RJ | 265*60*30 | ||
| 0011 | 401 | 400 | 2 | 70/106 | 43P7 | 390W150Ω | 1 | 90/135 | 100 | RXLG-390W150RJ | |||
| 0018 | 45P5 | 520W100Ω | 1 | 100/135 | 32 | RXLG-520W100RJ | 285*60*30 | ||||||
| 0023 | 47P5 | 780W75Ω | 1 | 90/130 | 32 | RXLG-780W75RJ | 330*60*30 | ||||||
| 0031 | 4011 | 1040W50Ω | 1 | 100/135 | 20 | RXLG-1040W50RJ | 385*60*30 | ||||||
| 0038 | 4015 | 1560W40Ω | 1 | 100/125 | 20 | RXLG-1560W40RJ | 400*50*107 | ||||||
安川變頻器V1000制動電阻選用一覽表
| 200V級三相/單相輸入系列 | [敏感詞]適用電機容量KW | 負載額定 | V1000型號 | 制動電阻器 | 制動電阻器單元 | 可連接的小阻值Ω | 臺旺佳料號 | 尺寸：長*寬*高(L*B*H)mm | |||||||
| 三相CIMR-VA2A | 單相CIMR-VAB A | 型號ERF-150WJ | 電阻值Ω | 個數 | 制動轉矩(%)(3%ED) | 型號L KEB- | 電阻器規格(每1單元) | 個數 | 制動轉矩(%)(10%ED) | ||||||
| 0.1 | HD額定 | 0001 | 0001 | 401 | 400 | 1 | 220 | 40P7 | 70W750Ω | 1 | 220 | 300 | RXLG-70W750RJ | 110*40*20 | |
| 0.2 | ND額定 | 0001 | 0001 | 401 | 400 | 1 | 220 | 40P7 | 70W750Ω | 1 | 125 | 300 | RXLG-70W750RJ | ||
| HD額定 | 0002 | 0002 | RXLG-70W750RJ | ||||||||||||
| 0.4 | ND額定 | 0002 | 0002 | 401 | 400 | 1 | 110 | 40P7 | 70W750Ω | 1 | 65 | 300 | RXLG-70W750RJ | ||
| HD額定 | 0004 | 0003 | 201 | 200 | 1 | 220 | 20P7 | 70W200Ω | 1 | 220 | 200 | RXLG-70W200RJ | |||
| 0.75 | ND額定 | 0004 | 0003 | 201 | 200 | 1 | 125 | 20P7 | 70W200Ω | 1 | 125 | 200 | RXLG-70W200RJ | ||
| HD額定 | 0006 | 0006 | 120 | ||||||||||||
| 1.1 | ND額定 | 0006 | 0006 | 201 | 200 | 1 | 85 | 20P7 | 70W200Ω | 1 | 85 | 120 | RXLG-70W200RJ | ||
| HD額定 | 0008 | 一 | 101 | 100 | 1 | 170 | 21P5 | 260W100Ω | 1 | 170 | 60 | RXLG-260W100RJ | 215*60*30 | ||
| 1.5 | ND額定 | 0008 | 一 | 101 | 100 | 1 | 125 | 21P5 | 260W100Ω | 1 | 125 | 60 | RXLG-260W100RJ | ||
| HD額定 | 0010 | 0010 | |||||||||||||
| 2.2 | ND額定 | 0010 | 0010 | 700 | 70 | 1 | 120 | 22P2 | 260W70Ω | 1 | 120 | 60 | RXLG-260W70RJ | ||
| HD額定 | 0012 | 0012 | |||||||||||||
| 3.0 | ND額定 | 0012 | 0012 | 620 | 62 | 1 | 100 | 22P2 | 260W70Ω | 1 | 90 | 60 | RXLG-260W70RJ | ||
| HD額定 | 0018 | 一 | 23P7 | 390W40Ω | 150 | 32 | RXLG-390W40RJ | 265*60*30 | |||||||
| 3.7 | ND額定 | 0018 | 一 | 620 | 62 | 1 | 80 | 23P7 | 390W40Ω | 1 | 125 | 32 | RXLG-390W40RJ | ||
| HD額定 | 0020 | 0018* | |||||||||||||
| 5.5 | ND額定 | 0020 | 一 | 一 | 一 | 一 | 一 | 23P7 | 390W40Ω | 1 | 85 | 32 | RXLG-390W40RJ | ||
| HD額定 | 0030 | 一 | 一 | 一 | 一 | 一 | 25P5 | 520W30Ω | 115 | 9.6 | RXLG-520W30RJ | 285*60*30 | |||
| 7.5 | ND額定 | 0030 | 一 | 一 | 一 | 一 | 一 | 27P5 | 780W20Ω | 1 | 125 | 9.6 | RXLG-780W20RJ | 330*60*30 | |
| HD額定 | 0040 | 一 | 一 | 一 | 一 | 一 | |||||||||
| 11 | ND額定 | 0040 | 一 | 一 | 一 | 一 | 一 | 2011 | 2400W13.6Ω | 1 | 125 | 9.6 | RXLG-2400W13R6 | 485*50*107 | |
| HD額定 | 0056 | 一 | 一 | 一 | 一 | 一 | |||||||||
| 15 | ND額定 | 0056 | 一 | 一 | 一 | 一 | 一 | 2015 | 3000W10Ω | 1 | 125 | 9.6 | RXLG-3000W10RJ | 550*50*107 | |
| HD額定 | 0069 | 一 | 一 | 一 | 一 | 一 | |||||||||
| 18.5 | ND額定 | 0069 | 一 | 一 | 一 | 一 | 一 | 2015 | 3000W10Ω | 1 | 100 | 9.6 | RXLG-3000W10RJ | 550*50*107 | |
| 400V級三相輸入系列 | [敏感詞]適用電機春量kW | 負載額定 | V1000型號 | 制勒電用器 | 制動電器單元 | 可連接的小服值Ω | 臺旺佳料號 | 尺寸：長*寬*高(L*B*H)mm | |||||||
| 三相CIMR-VA4A | 型號EN-50NEH | 電阻值Ω | 個數 | 動轉矩(%)(3%ED | 型號LKEB | 制動電租器規格(每1單元） | 個數 | 制動轉規(%)(10%ED) | |||||||
| 0.2 | HD額定 | 0001 | 751 | 750 | 1 | 230 | 40P7 | 70W750Ω | 1 | 230 | 750 | RXLG-70W750RJ | 110*40*20 | ||
| 0.4 | ND額定 | 0001 | 751 | 750 | 1 | 230 | 40P7 | 70W750Ω | 1 | 230 | 750 | RXLG-70W750RJ | |||
| HD額定 | 0002 | ||||||||||||||
| 0.75 | ND額定 | 0002 | 751 | 750 | 1 | 130 | 40P7 | 70W750Ω | 1 | 130 | 750 | RXLG-70W750RJ | |||
| HD額定 | 0004 | 510 | |||||||||||||
| 1.5 | ND額定 | 0004 | 751 | 750 | 1 | 70 | 40P7 | 70W750Ω | 1 | 70 | 510 | RXLG-70W750RJ | |||
| HD額定 | 0005 | 401 | 400 | 1 | 125 | 41P5 | 260W400Ω | 125 | 240 | RXLG-260W400RJ | 215*60*30 | ||||
| 2.2 | ND額定 | 0005 | 301 | 300 | 1 | 115 | 42P2 | 260W250Ω | 1 | 135 | 240 | RXLG-260W250RJ | |||
| HD額定 | 0007 | 200 | |||||||||||||
| 3.0 | ND額定 | 0007 | 401 | 400 | 2* | 125 | 42P2 | 260W250Ω | 1 | 100 | 200 | RXLG-260W250RJ | |||
| HD額定 | 0900 | 43P7 | 390W150Ω | 1 | 165 | 100 | RXLG-390W150RJ | 265*60*30 | |||||||
| 3.7 | ND額定 | 0009 | 401 | 400 | 2* | 105 | 43P7 | 390W150Ω | 1 | 135 | 100 | RXLG-390W150RJ | |||
| HD額定 | 0011 | ||||||||||||||
| 5.5 | ND額定 | 0011 | 一 | 一 | 一 | 一 | 45P5 | 520W100Ω | 1 | 135 | 100 | RXLG-520W100RJ | 285*60*30 | ||
| HD額定 | 0018 | 一 | 一 | 一 | 一 | 32 | |||||||||
| 7.5 | ND額定 | 0018 | 一 | 一 | 一 | 一 | 47P5 | 780W75Ω | 1 | 130 | 32 | RXLG-780W75RJ | 330*60*30 | ||
| HD額定 | 0023 | 一 | 一 | 一 | 一 | ||||||||||
| 11 | ND額定 | 0023 | 一 | 一 | 一 | 一 | 4011 | 1040W50Ω | 1 | 135 | 32 | RXLG-1040W50RJ | 385*60*30 | ||
| HD額定 | 0031 | 一 | 一 | 一 | 一 | 20 | |||||||||
| 15 | ND額定 | 0031 | 一 | 一 | 一 | 一 | 4015 | 1560W40Ω | 1 | 125 | 20 | RXLG-1560W40RJ | 400*50*107 | ||
| HD額定 | 0038 | 一 | 一 | 一 | 一 | ||||||||||
| 18.5 | ND額定 | 0038 | 一 | 一 | 一 | 一 | 4018 | 4800W32Ω | 1 | 125 | 20 | RXLG-4800W32RJ | 750*50*107 | ||

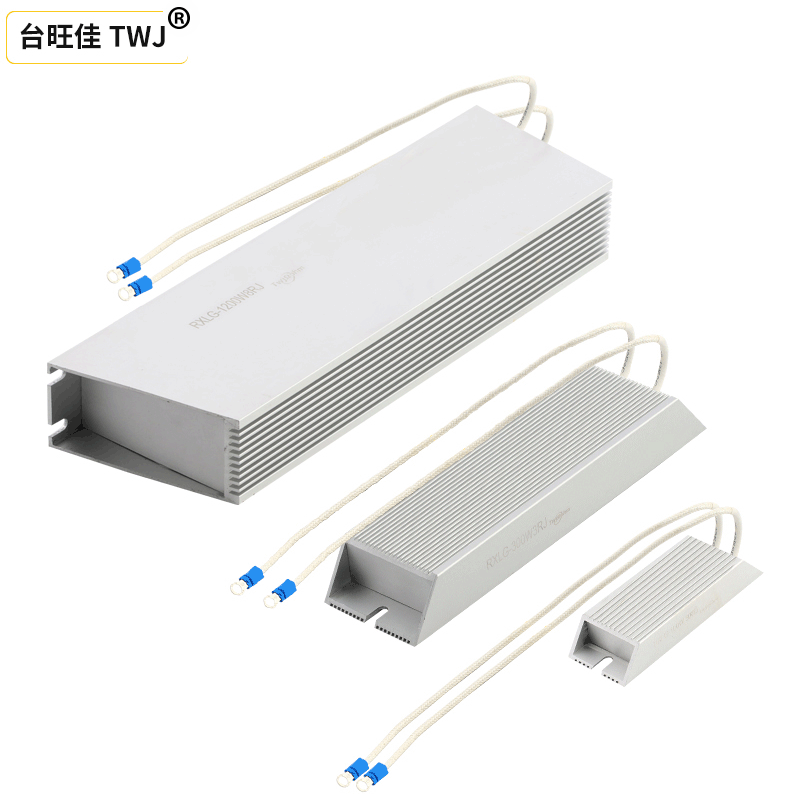

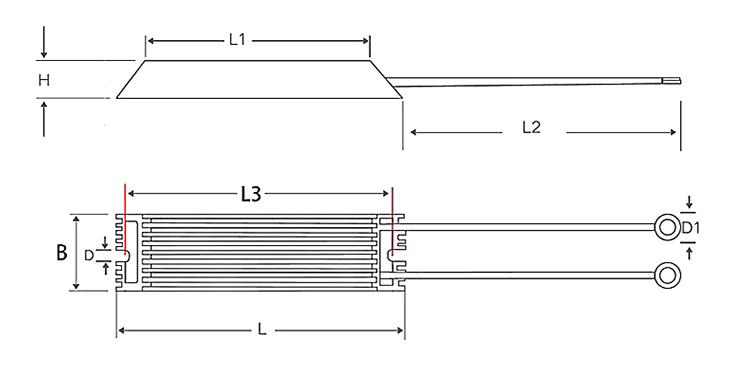

| 功率型號 | 底長L | 寬度B | 高度H | 安裝孔徑D | 安裝孔距L3 | 接線孔徑D1 | 外露線長L2 | 配線平方 |
| RX LG-80W | 110 | 40 | 20 | 5.5 | 95 | 300 | 1.5 | |
| RX LG-100W | 115 | 40 | 20 | 100 | ||||
| RX LG-120W | 165 | 40 | 20 | 150 | ||||
| RX LG-150W | 185 | 40 | 20 | 170 | 2.5 | |||
| RX LG-200W | 215 | 40 | 20 | 200 | ||||
| RX LG-300W | 215 | 60 | 30 | 200 | ||||
| RX LG-400W | 265 | 60 | 30 | 250 | ||||
| RX LG-500W | 285 | 60 | 30 | 270 | ||||
| RX LG-600W | 300 | 60 | 30 | 285 | ||||
| RX LG-800W | 330 | 60 | 30 | 315 | ||||
| RX LG-1000W | 385 | 60 | 30 | 370 | ||||
| RX LG-1200W | 350 | 50 | 107 | 6.5 | 335 | |||
| RX LG-1500W | 400 | 50 | 107 | 385 | ||||
| RX LG-2000W | 450 | 50 | 107 | 435 | ||||
| RX LG-2500W | 485 | 50 | 107 | 470 | ||||
| RX LG-3000W | 550 | 50 | 107 | 535 | ||||
| RX LG-4000W | 650 | 50 | 107 | 635 | ||||
| RX LG-4500W | 700 | 50 | 107 | 685 | ||||
| RX LG-5000W | 750 | 50 | 107 | 735 |
